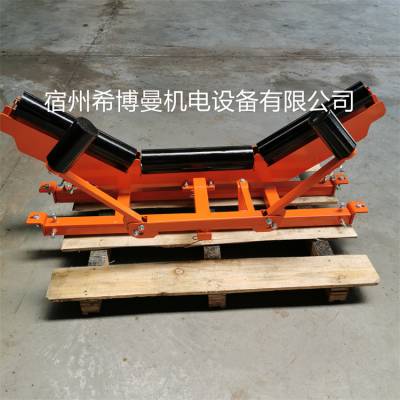

| 产品特性：纠偏 | 品牌：希博曼 | 型号：XBM-SJP/XJP |
| 类型：皮带机纠偏装置 | 适用机械：皮带输送机 | 规格：B650-B2000 |
产品用途及说明
四连杆纠偏通常指四连杆纠偏装置，在皮带输送等领域应用广泛，以下是相关介绍：
工作原理
基于力学与杠杆原理：一般利用感应立辊或检测挡辊感应皮带的跑偏状况。当皮带跑偏接触到感应立辊时，立辊受到皮带的作用力发生转动或位移，立辊连接着四连杆机构。四连杆机构将立辊的运动传递给托辊机构，使托辊产生一定角度的偏转。根据力学原理，托辊与皮带之间的摩擦力会分解出一个使皮带回到中心位置的力，从而实现纠偏。
本产品适用各类带式输送机：
1、适用双向运行的带式输送机
2、适用吊挂式皮带输送机
3、适用平巷高带速、大运量、长距离的带式输送机
4、适用安装空间受限制的的带式输送机
5、适用上运、下运、高强度、环境恶劣的带式输送机
机械自动调偏装置用于检测输送带的跑偏，并根据跑偏情况，自动进行调节，对输送机跑偏的情况进行控制。广泛应用于矿山、冶金、电力、港口码头等行业。二、产品特点1、结构简单，调偏精度高。2、运转灵活、稳定，自动调节，性能可靠。3、免于维护，使用寿命长。4、托辊支架及连杆、横梁选用优质成型方管，***装置的刚度及精度。三、工作原理当输送带跑偏时，输送带必然对一个检测立辊施加作用力，使立辊支架带动调偏托辊旋转，调偏托辊对输送带施加指向中心的力，从而使输送带恢复正常位置。相反，当输送带由于载荷变化向另一个方向偏转时，就会对另一侧检测托辊施加作用力，同理使输送带恢复正常。四、型号及参数值自动纠偏装置根据皮带调偏需要可分为上、下两种自动纠偏装置，适用于800—2000mm等各型皮带。
皮带纠偏装置-下皮带机纠偏装置-上皮带纠偏装置技术参数
适应带宽 | 上纠偏型号 | 重量 | 下纠偏型号 | 重量 |
650 | XBM-SJP-B650 | 100KG | XBM-XJP-650 | 95KG |
800 | XBM-SJP-B800 | 105KG | XBM-XJP-800 | 100KG |
1000 | XBM-SJP-B1000 | 120KG | XBM-XJP-1000 | 115KG |
1200 | XBM-SJP-B1200 | 140KG | XBM-XJP-1200 | 130KG |
1400 | XBM-SJP-B1400 | 165KG | XBM-XJP-1400 | 150KG |
1600 | XBM-SJP-B1600 | 185KG | XBM-XJP-1600 | 175KG |
1800 | XBM-SJP-B1800 | 205KG | XBM-XJP-1800 | 200KG |
2000 | XBM-SJP-B2000 | 225KG | XBM-XJP-2000 | 210KG |
