| 产品特性：卸料 | 加工定制：是 | 品牌：希博曼 |
| 型号：XBM-XLQ-B | 类型：卸料器 | 输送物品：堆状物 |
| 适用领域：工业 | 规格：可定制 | 包装：木箱 |
概述
犁式卸料器用于输送机水平段任意点卸料。犁式卸料器有单侧和双侧卸料两种基本型式。其中单侧卸料又有左侧或右侧两种，均为可变槽角卸料器，适用于带速≤2.5m／s、物料粒度25mm以下、且磨琢性较小、输送带采用硫化接头的输送机。犁式卸料器溜槽有带锁气器和直通两种类型。
主要特点
1．犁头可为单犁头或双犁头。前犁刀为铬镍不锈钢锒制，后犁刀为高分子聚乙烯板制造，前后犁刀可以更换，这种结构既能卸料干净且保护胶带。
2．犁头锁紧装置已作重大改进。锁紧可靠，工作时犁头不会抬起或抖动，并可调节犁头高低，以位置贴近胶带，无漏料现象。
3．驱动装置采用电液推杆。实理机电一体化，循环油路为全密封结构，能适应恶劣环境下工作，根据用户需要可提供手电两面三刀用电液推杆或机械自锁式电液推杆。
4．采用变形托辊组与电液推杆工作机械同步，推杆一个工作循环，变形托辊组完成从槽形到平形再到槽形的自动变换。
5．电机防护等级根据环境来决定，易燃易爆工况采用防爆电机
造型指南
电液动双侧犁式卸料器
技术参数
型号 | B | A | A1 | G | H | h | J | K | L | L1 | M | Q |
XBM-SLQ-B500 | 500 | 660 | 800 | 200 | 220 | 1130 | 320 | 120 | 910 | 900 | 200 | 125 |
XBM-SLQ-B650 | 650 | 880 | 950 | 250 | 235 | 1145 | 335 | 160 | 1010 | 1200 | 200 | 170 |
XBM-SLQ-B800 | 800 | 990 | 1150 | 300 | 270 | 1200 | 370 | 105 | 1175 | 1200 | 200 | 215 |
XBM-SLQ-B1000 | 1000 | 1040 | 1350 | 35 | 300 | 1280 | 420 | 80 | 1335 | 1200 | 200 | 250 |
XBM-SLQ-B1200 | 1200 | 1300 | 1600 | 400 | 335 | 1585 | 455 | 100 | 1510 | 1500 | 200 | 325 |
XBM-SLQ-B1400 | 1400 | 1300 | 1810 | 450 | 350 | 1600 | 490 | 100 | 1710 | 1500 | 200 | 385 |
XBM-SLQ-B1600 | 1600 | 根据用户要求设计制作 | ||||||||||
XBM-SLQ-B1800 | 1800 |
DYTN□Z（Y）I电液动犁式卸料器
技术参数
型号 | B | A | A1 | G | H | h | J | K | L | L1 | M | Q | 电液推杆 |
XBM-SLQ-B500 | 500 | 660 | 800 | 200 | 220 | 1130 | 320 | 120 | 1010 | 900 | 200 | 125 | XBM-500/220 |
XBM-SLQ-B650 | 650 | 880 | 950 | 250 | 235 | 1145 | 335 | 160 | 1090 | 1200 | 200 | 170 | XBM-700/220 |
XBM-SLQ-B800 | 800 | 990 | 1150 | 300 | 270 | 1200 | 370 | 105 | 1365 | 1200 | 200 | 215 | XBM-700/220 |
XBM-SLQ-B1000 | 1000 | 1040 | 1350 | 35 | 300 | 1280 | 420 | 80 | 1435 | 1200 | 200 | 250 | XBM-1000/300 |
XBM-SLQ-B1200 | 1200 | 1300 | 1600 | 400 | 335 | 1585 | 455 | 100 | 1700 | 1500 | 200 | 325 | XBM-1000/300 |
XBM-SLQ-B1400 | 1400 | 1300 | 1810 | 450 | 350 | 1600 | 490 | 100 | 1890 | 1500 | 200 | 385 | XBM-1000/300 |
XBM-SLQ-B1600 | 1600 | 根据用户要求设计制作 | |||||||||||
XBM-SLQ-B1800 | 1800 |
DYTN□Z（Y）I电液动犁式卸料器
技术参数
型号 | A | B | L | L1 | L2 | L3 | H | H1 | H2 | A1 | B1 | C | 电液推杆 |
XBM-SLQ-B500 | 800 | 500 | 1500 | 1000 | 300 | 400 | 210 | 365 | 435 | 780 | 300 | 700 | XBM-500/220 |
XBM-SLQ-B650 | 950 | 650 | 1980 | 1440 | 350 | 450 | 230 | 365 | 435 | 1200 | 350 | 825 | XBM-700/220 |
XBM-SLQ-B800 | 1150 | 800 | 2200 | 1650 | 350 | 450 | 240 | 370 | 470 | 1360 | 400 | 975 | XBM-700/220 |
XBM-SLQ-B1000 | 1360 | 1000 | 2430 | 1800 | 390 | 500 | 300 | 485 | 495 | 1550 | 450 | 1130 | XBM-1000/300 |
XBM-SLQ-B1200 | 1610 | 1200 | 2850 | 2250 | 410 | 530 | 330 | 485 | 500 | 1980 | 500 | 1305 | XBM-1000/300 |
XBM-SLQ-B1400 | 1810 | 1400 | 3400 | 2700 | 410 | 610 | 350 | 500 | 500 | 2300 | 500 | 1405 | XBM-1000/300 |
XBM-SLQ-B1600 | 根据用户要求设计制作 | ||||||||||||
XBM-SLQ-B1800 |
安装说明
B=( 500mm-2200mm)
1．将底部安装支座焊死在皮带机架上
2．将托辊架安装在底部安装支架上（连杆保持垂直）
3．将托辊全部安装至托辊架上
4．将犁头平铺至托辊上方
5．将托辊架连接处长轴与犁头摆动板下方链接
6．用龙门架上自带销轴将犁头与龙门架链接
7．将龙门架焊死
8．将推杆全部推出，并安装至龙门架处；将推杆前段叉头与犁头吊耳链接
9．接线试机
10．电液推杆使用前必须加45＃液压油。

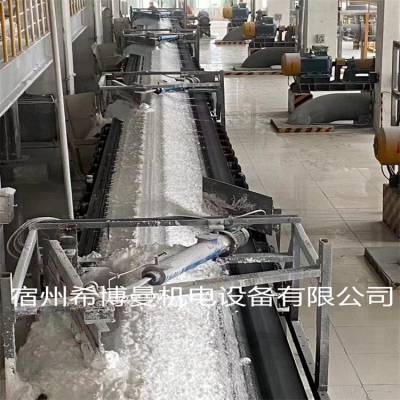

产品详情图
